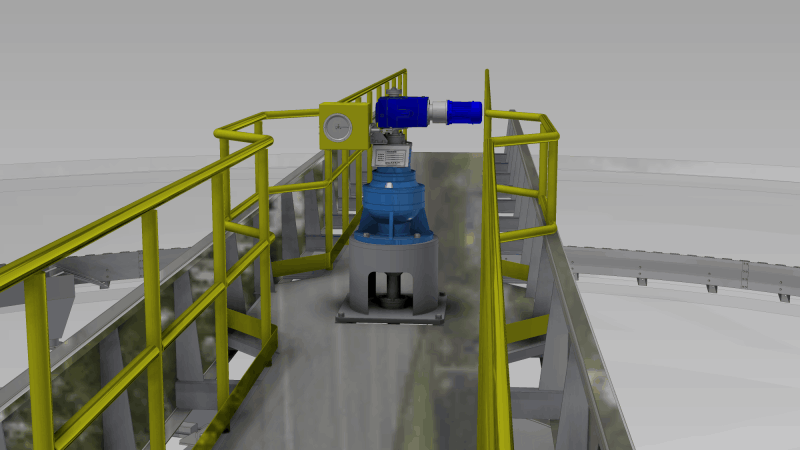

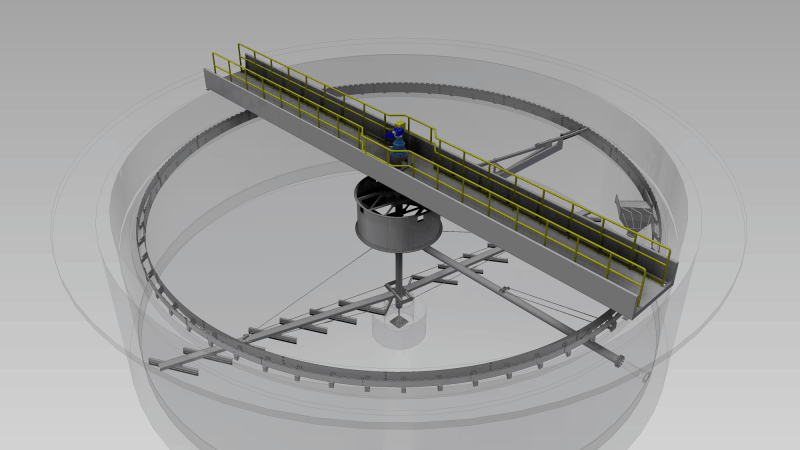

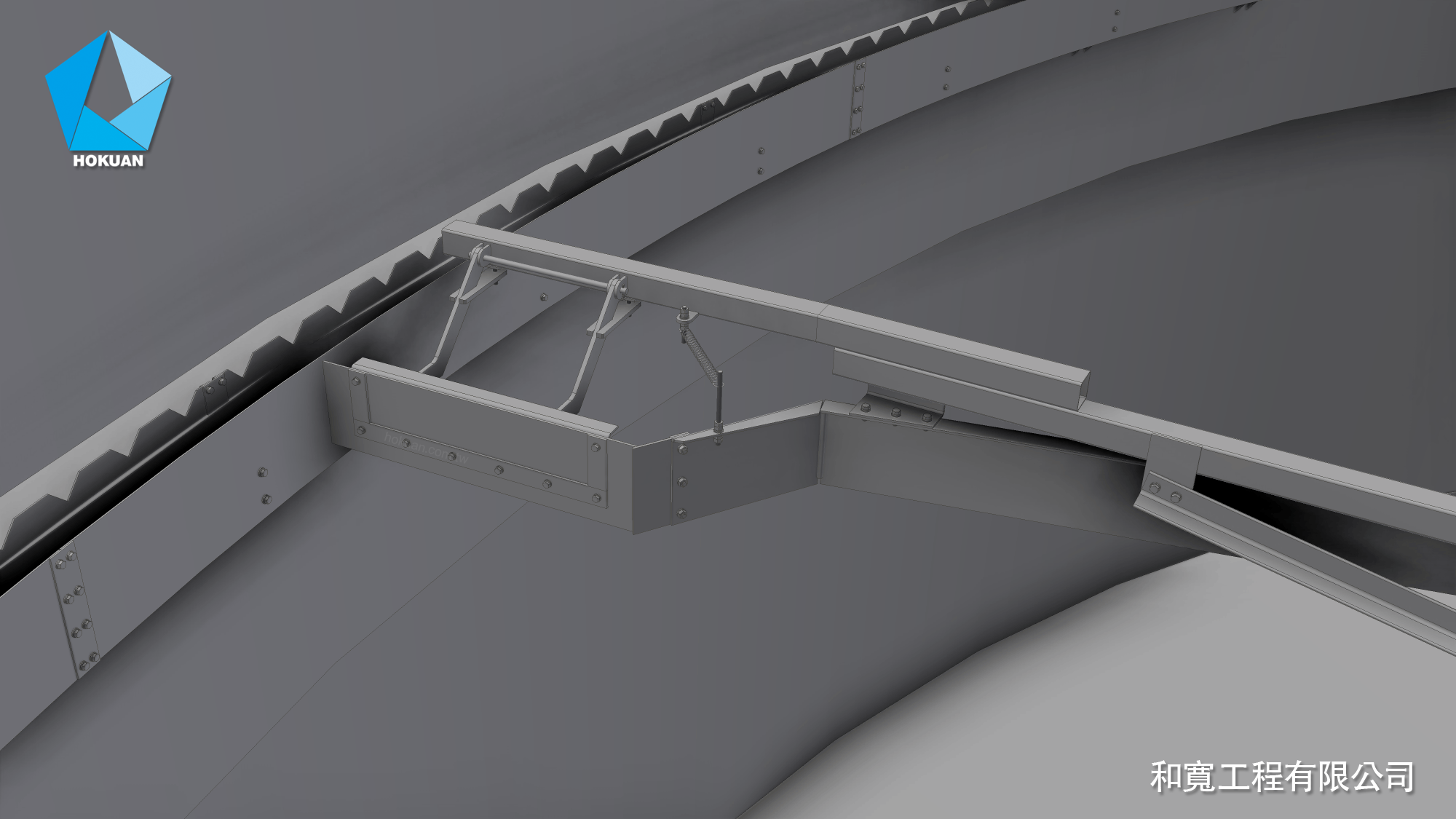

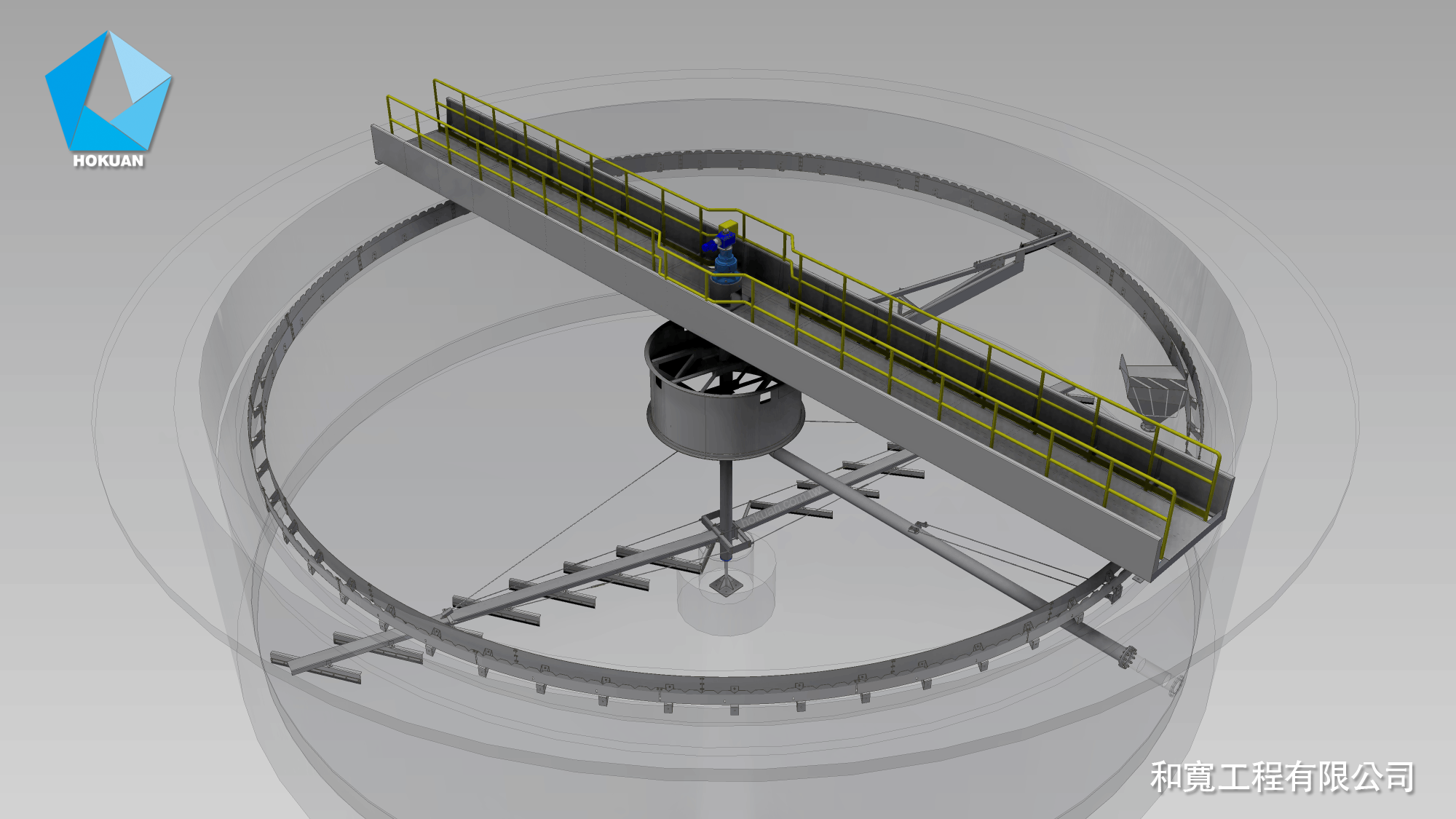

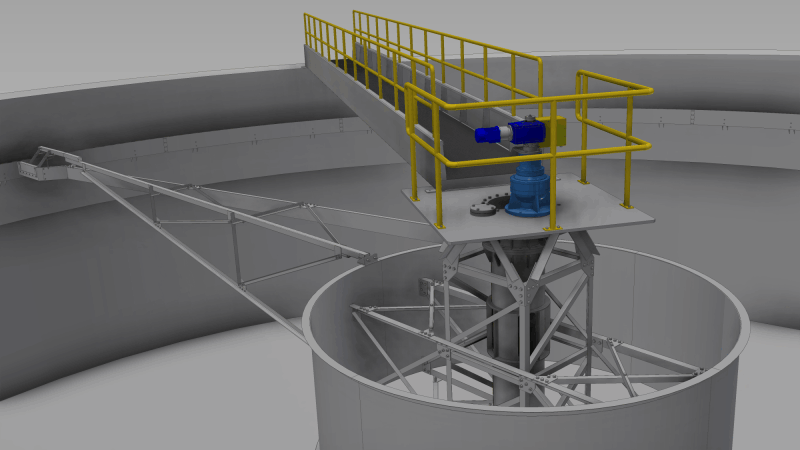

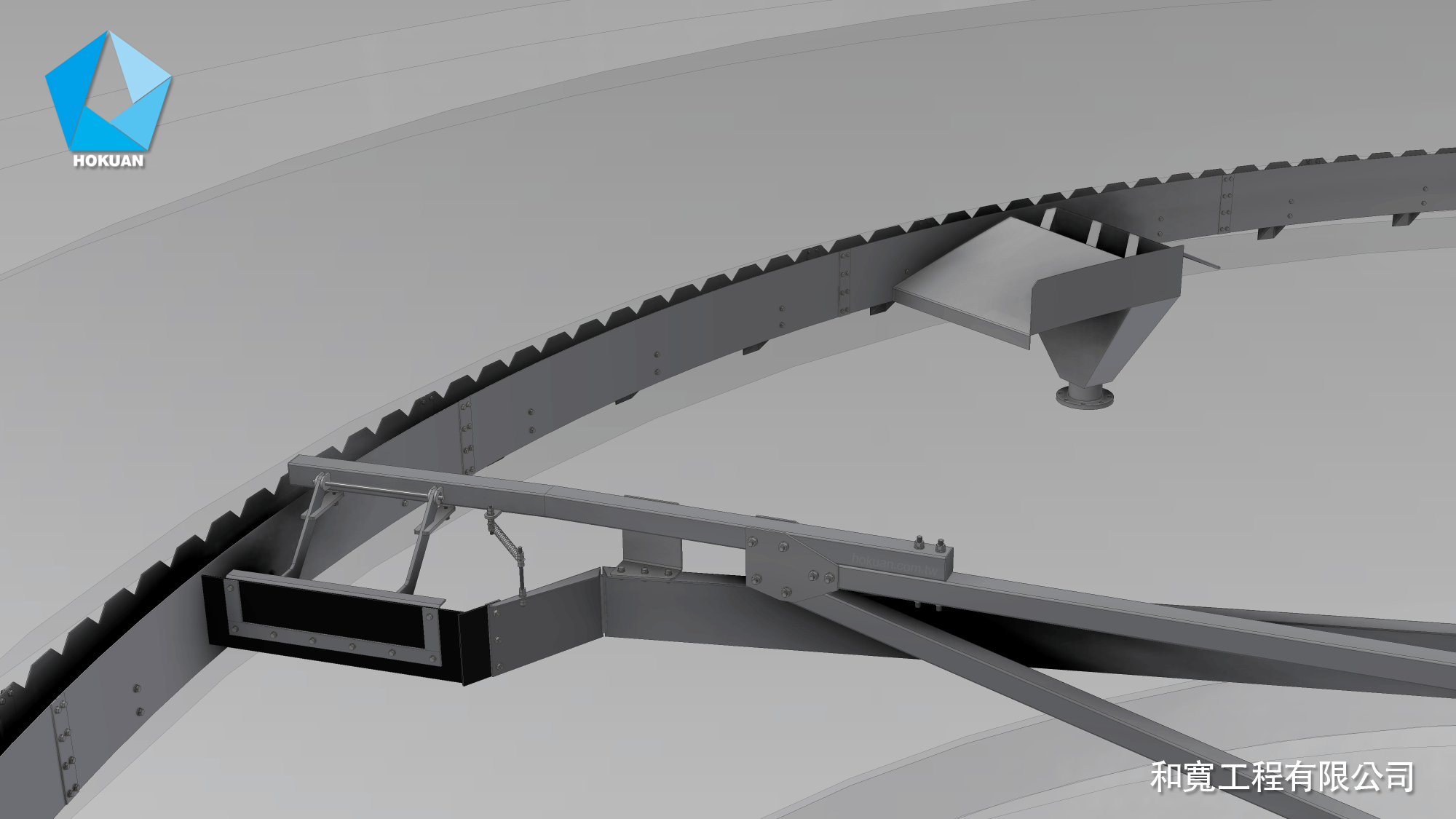

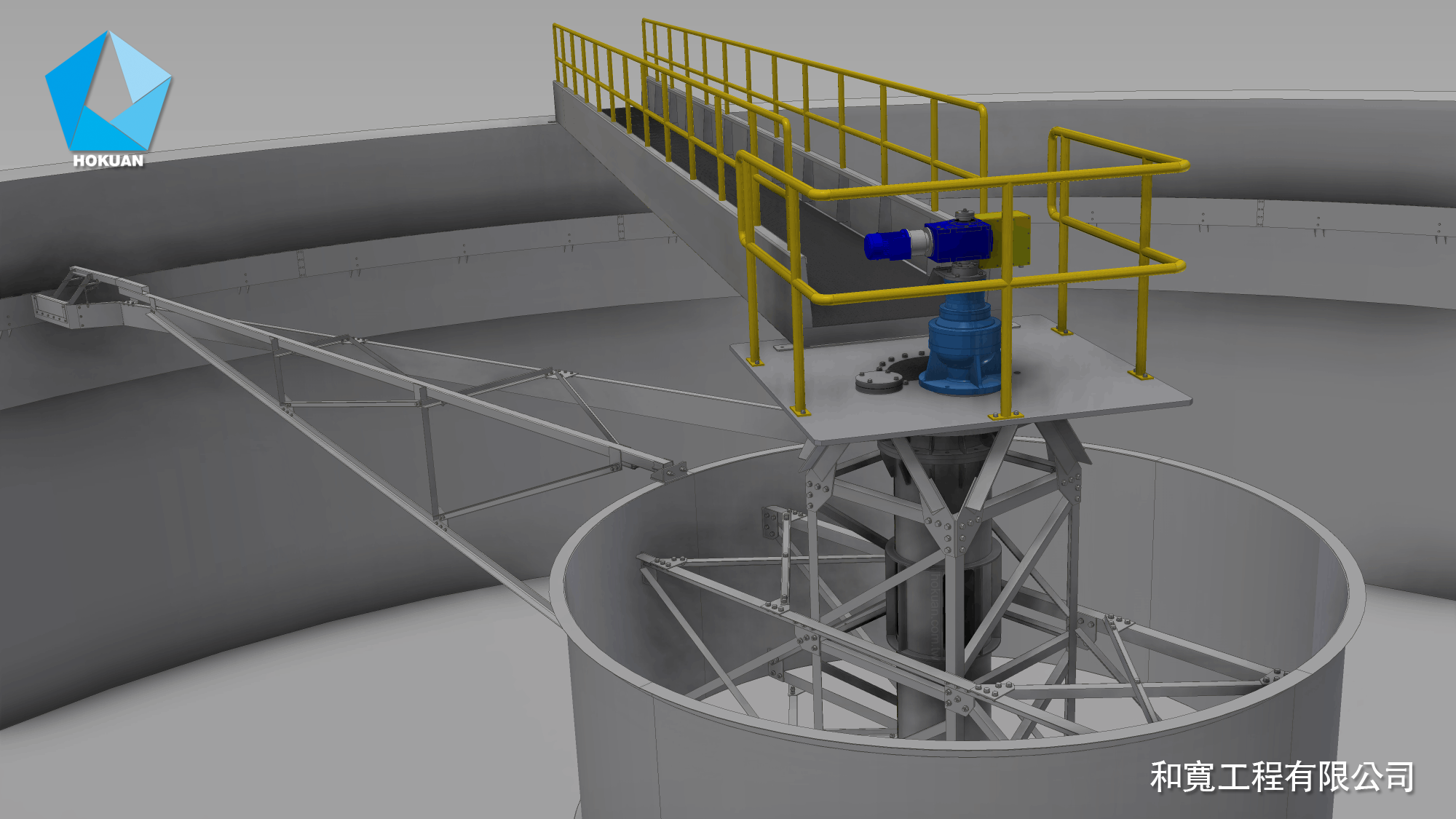

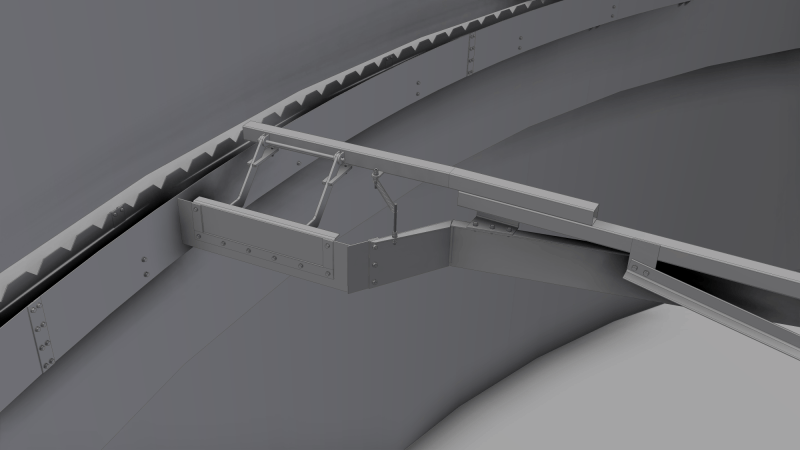

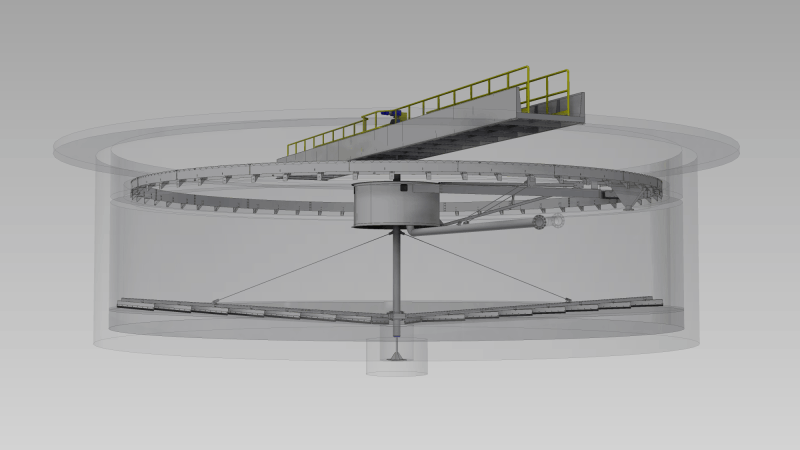

驅動裝置帶動刮泥機圍繞沉澱池中心旋轉，當原水經沉澱池沉澱後，上部澄清液從溢流堰板排出，而下方沉澱於池底的污泥，在對數螺旋曲線形刮板的推動下，緩慢地沿池底流向中央集泥坑內，通過排泥管排出。而油脂、細微膠羽等比重較小的物質，會浮上水面形成浮渣，而由浮渣刮板收集到浮渣斗排出

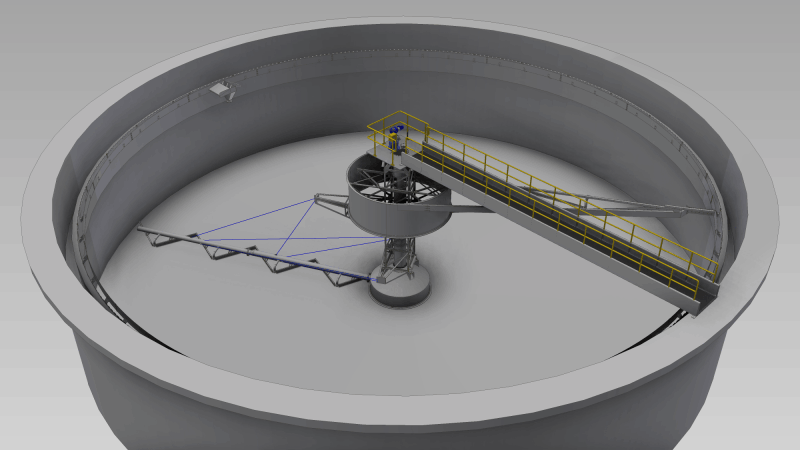

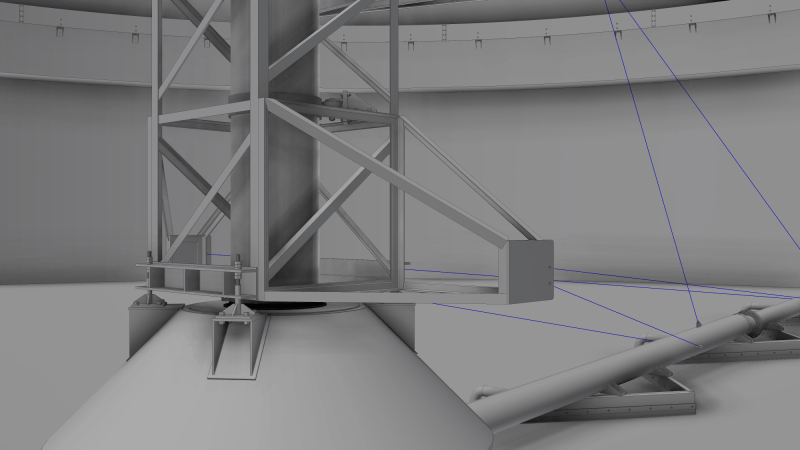

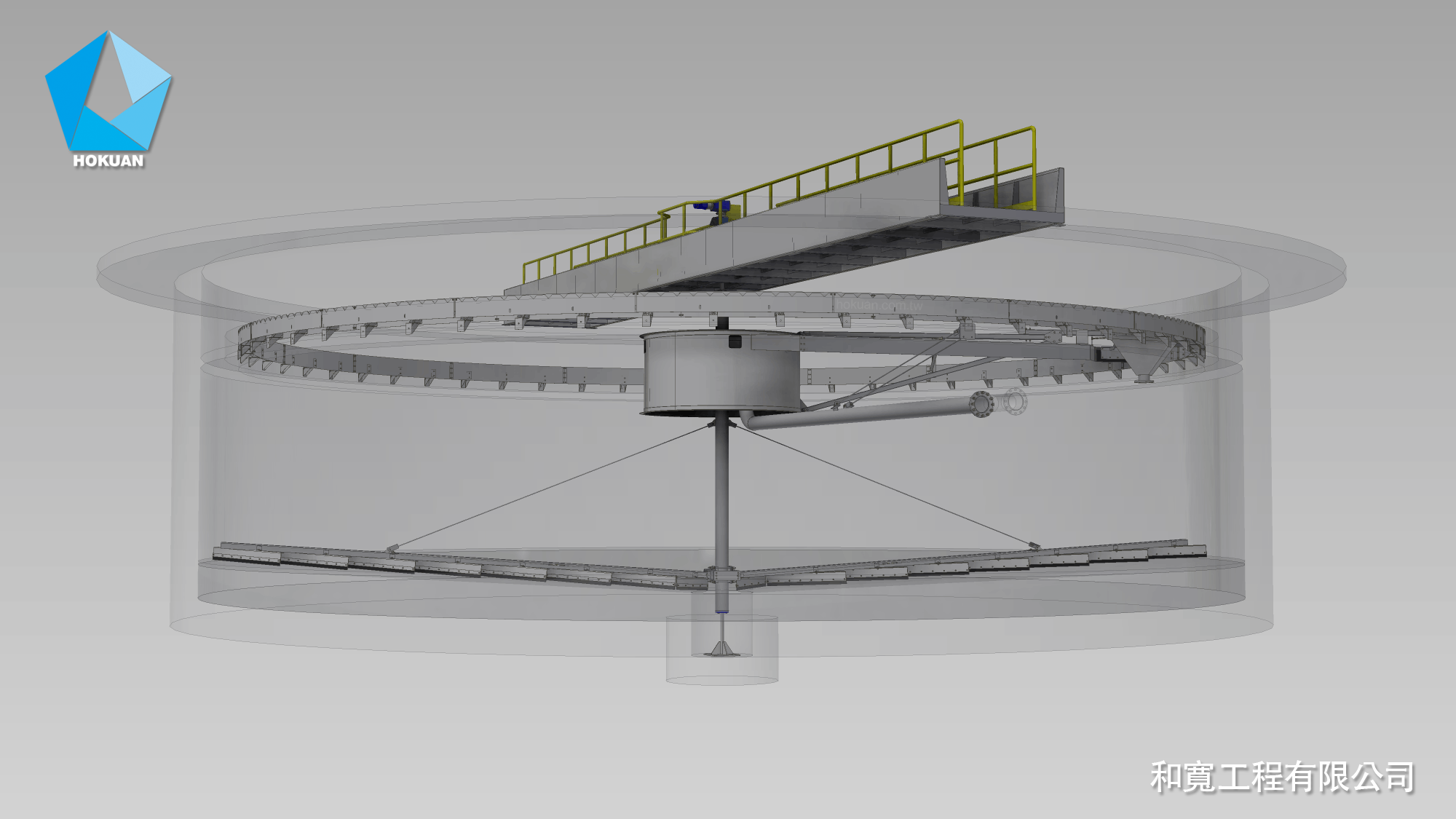

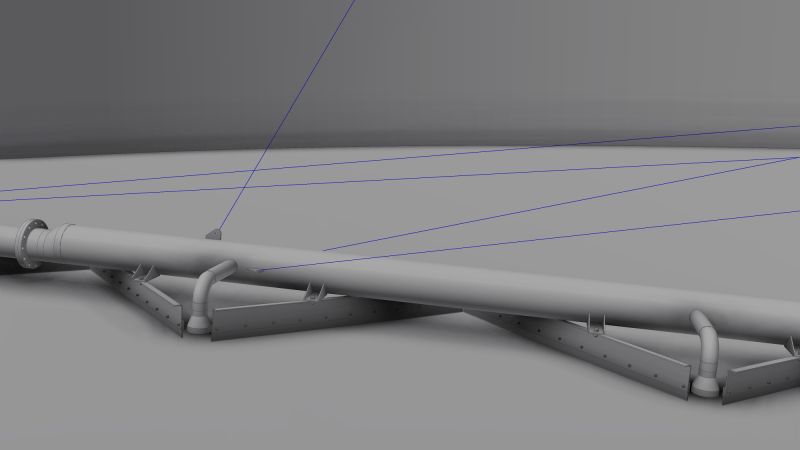

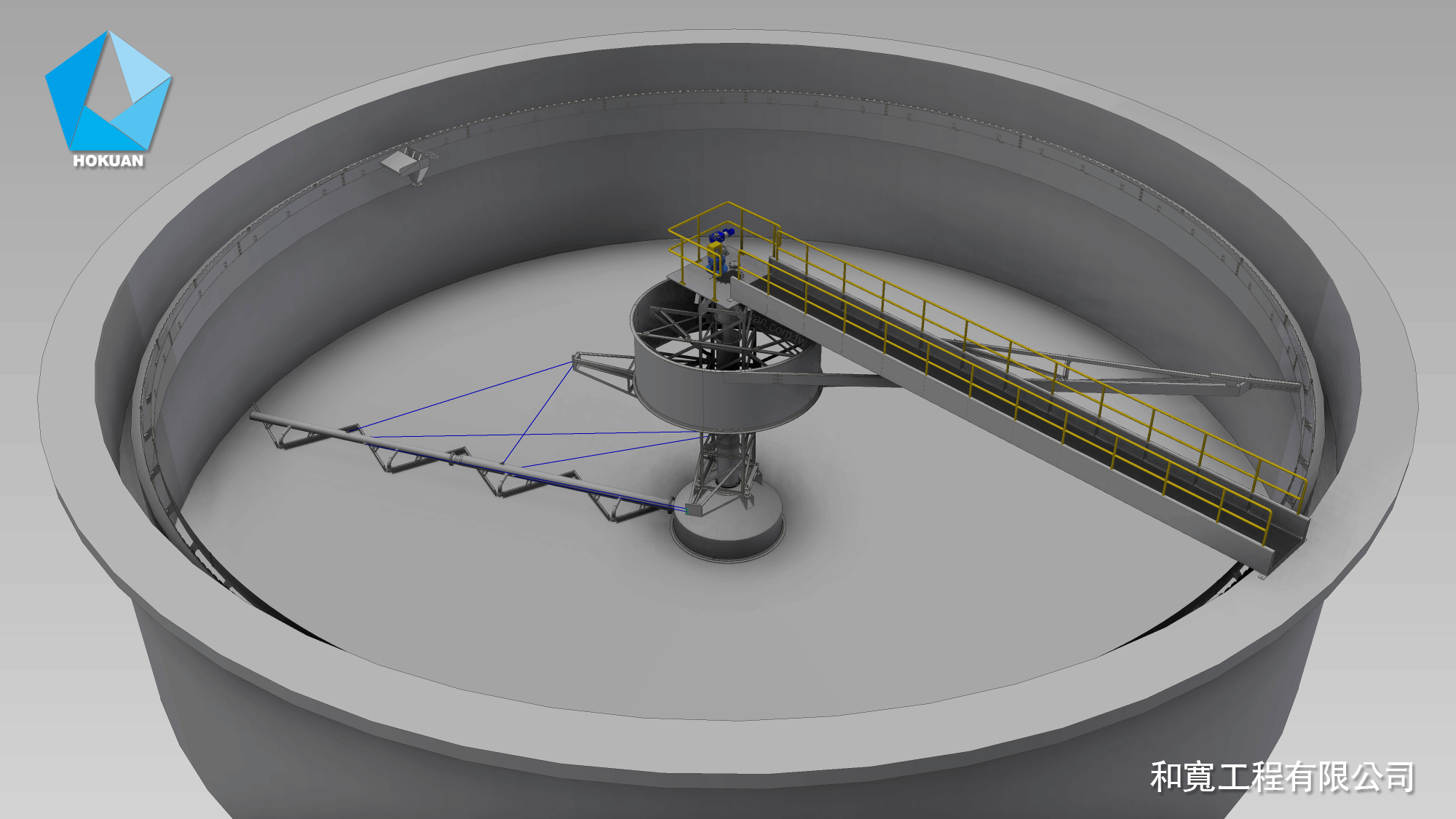

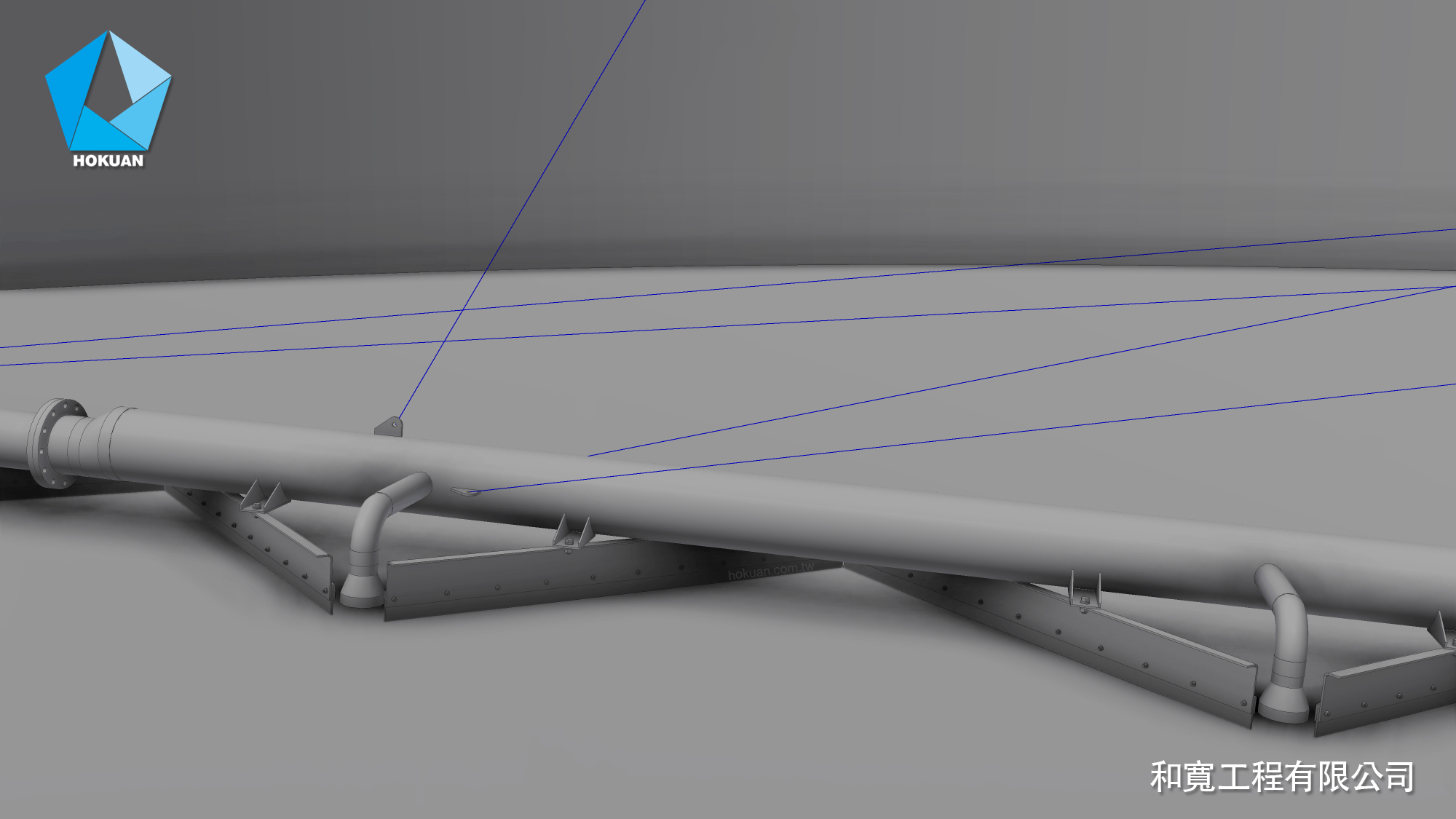

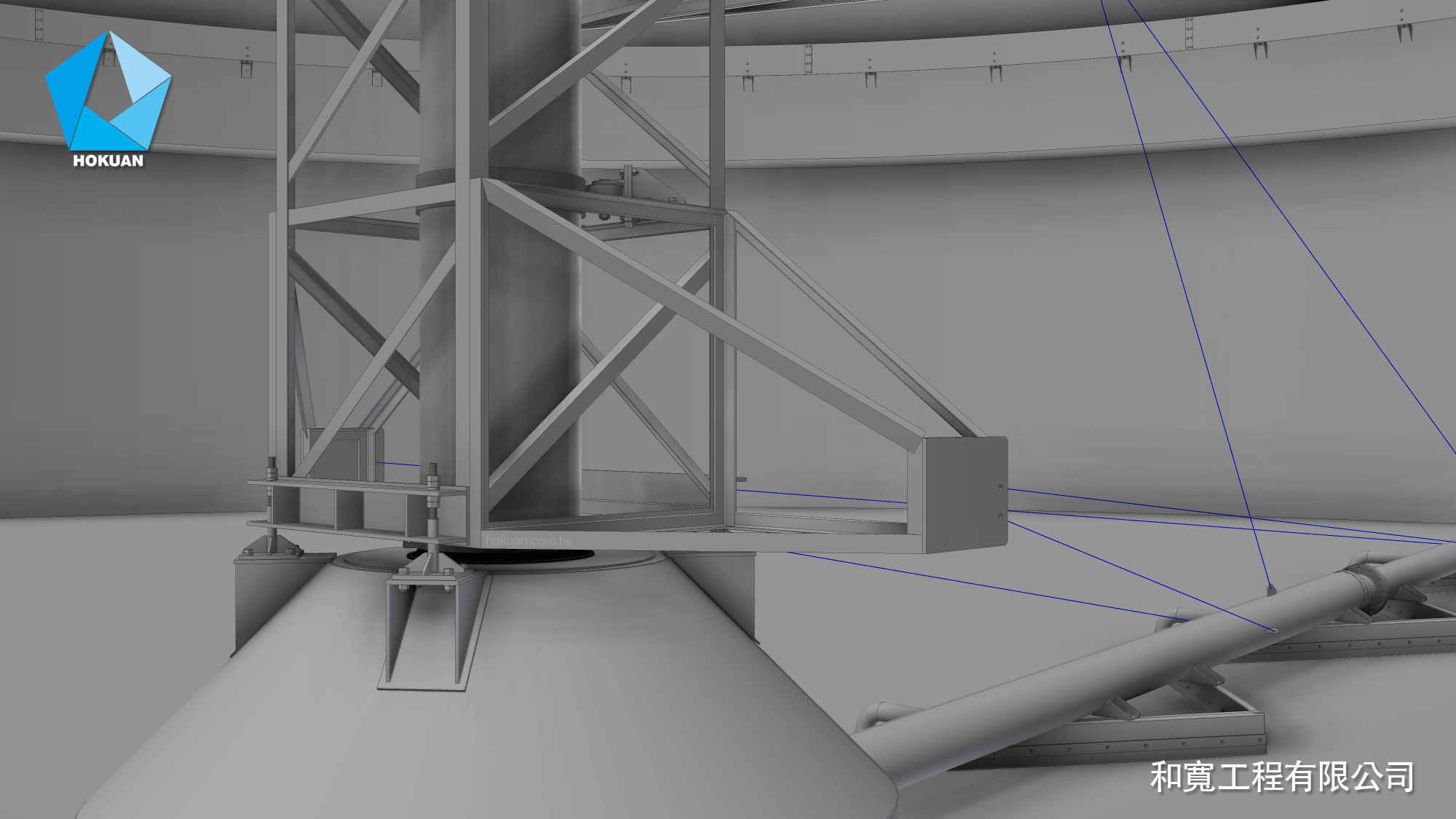

驅動裝置帶動刮泥機圍繞沉澱池中心旋轉，當原水經沉澱池沉澱後，上部澄清液從溢流堰板排出，而下方沉澱於池底的污泥，由下方吸泥導板導引至負壓吸泥主管後，再通過排泥管排出。而油脂、細微膠羽等比重較小的物質，會浮上水面形成浮渣，而由浮渣刮板收集到浮渣斗排出

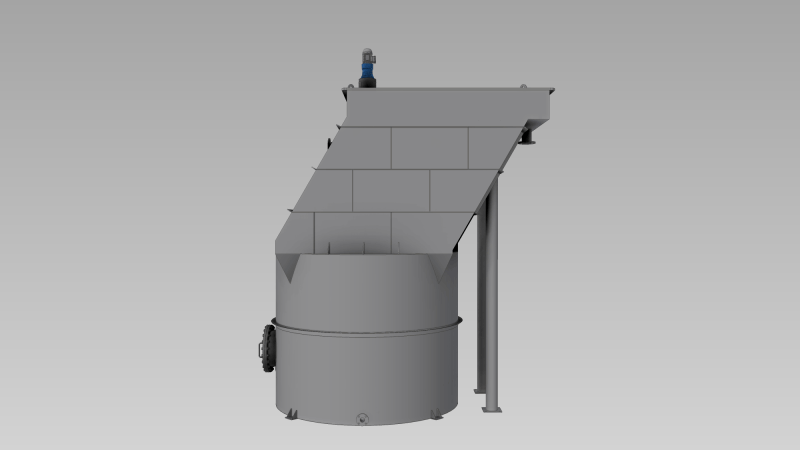

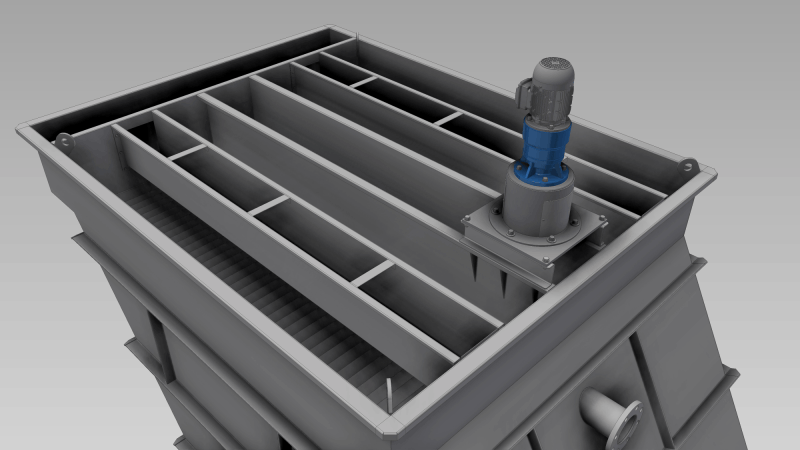

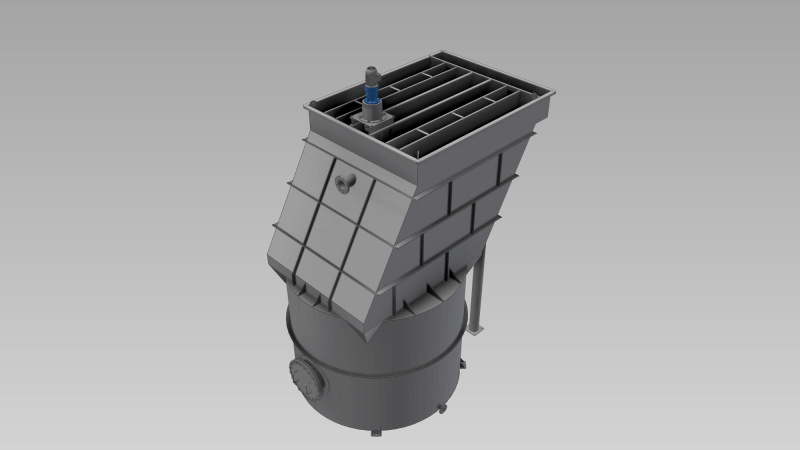

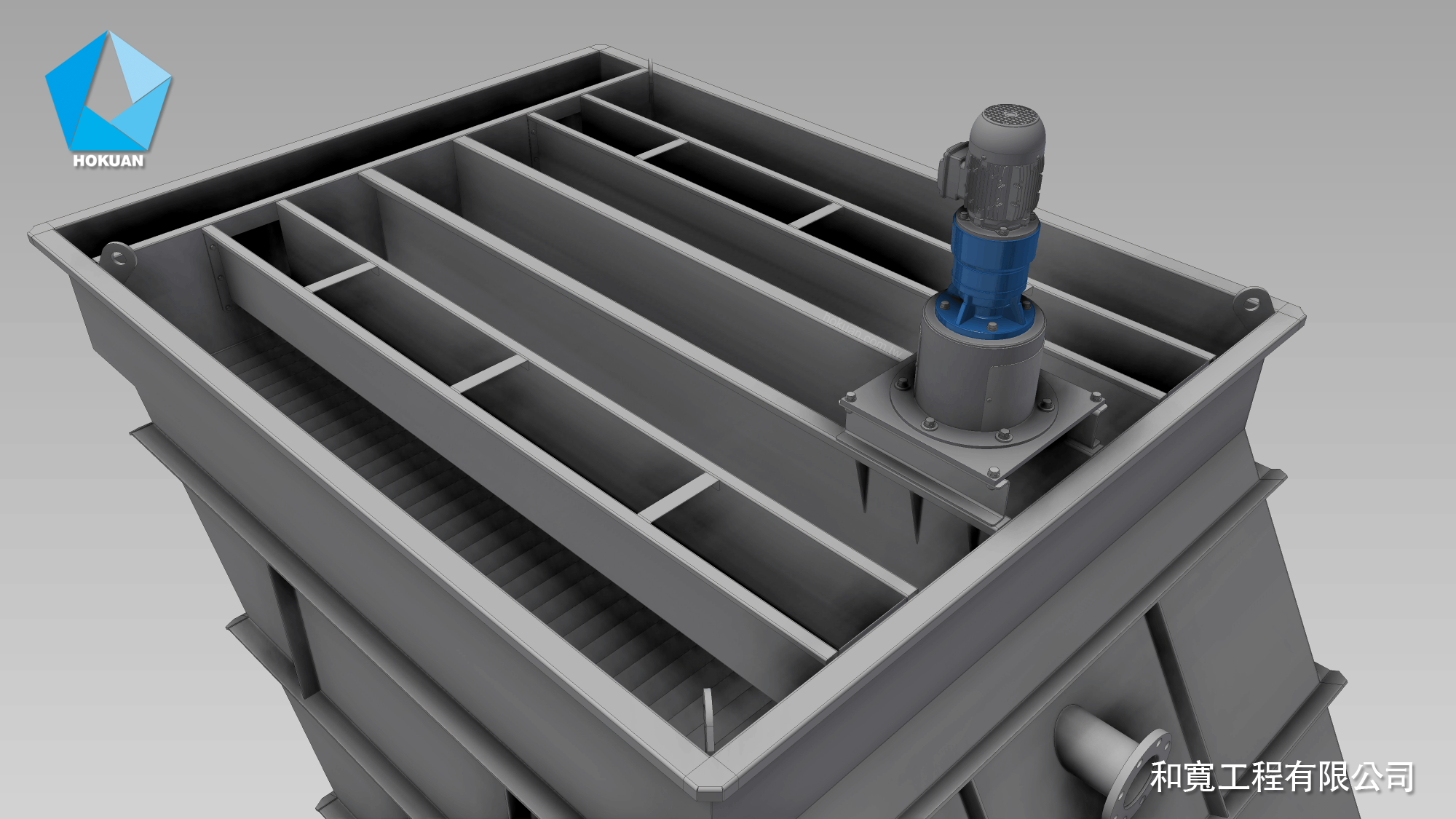

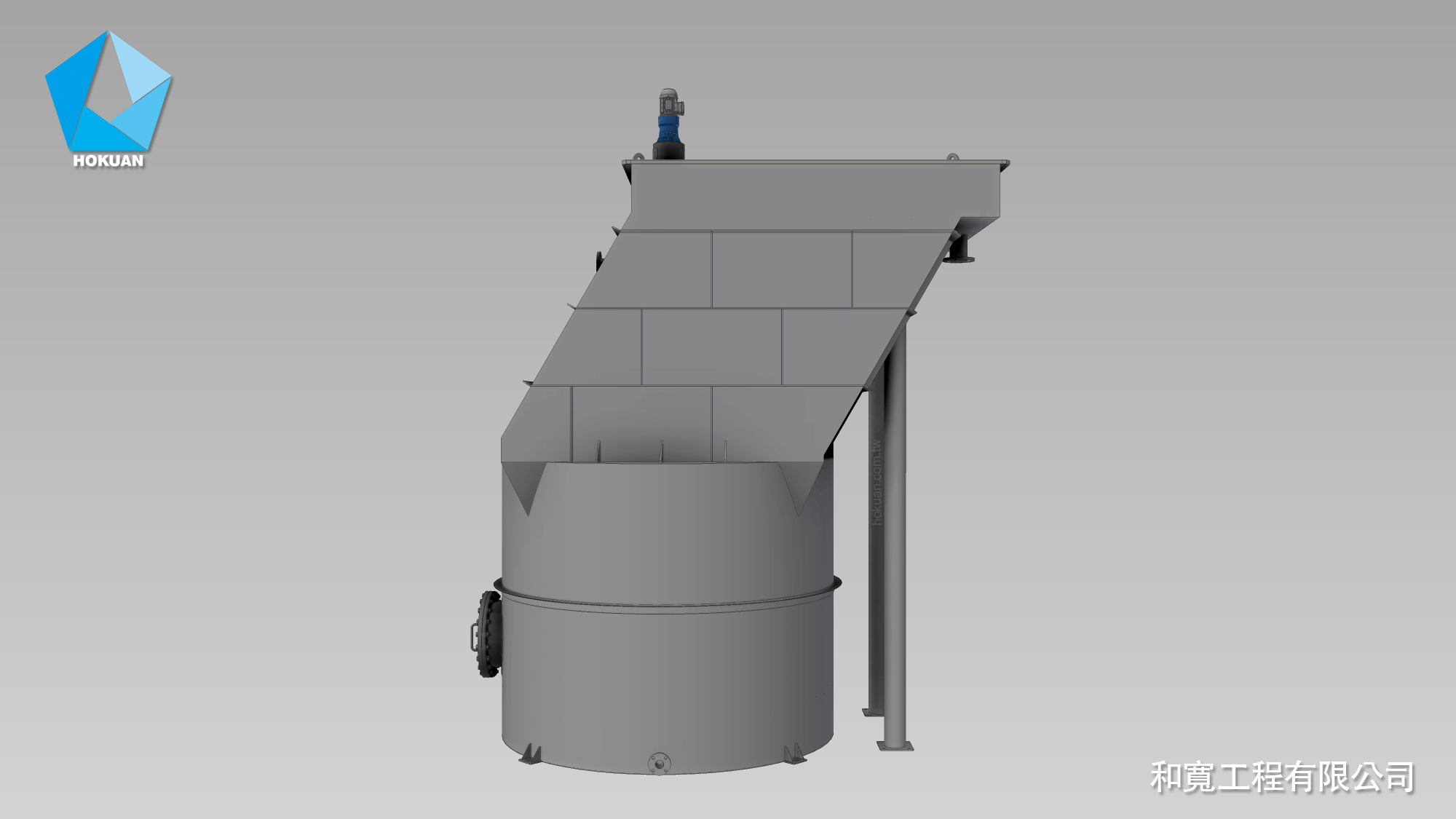

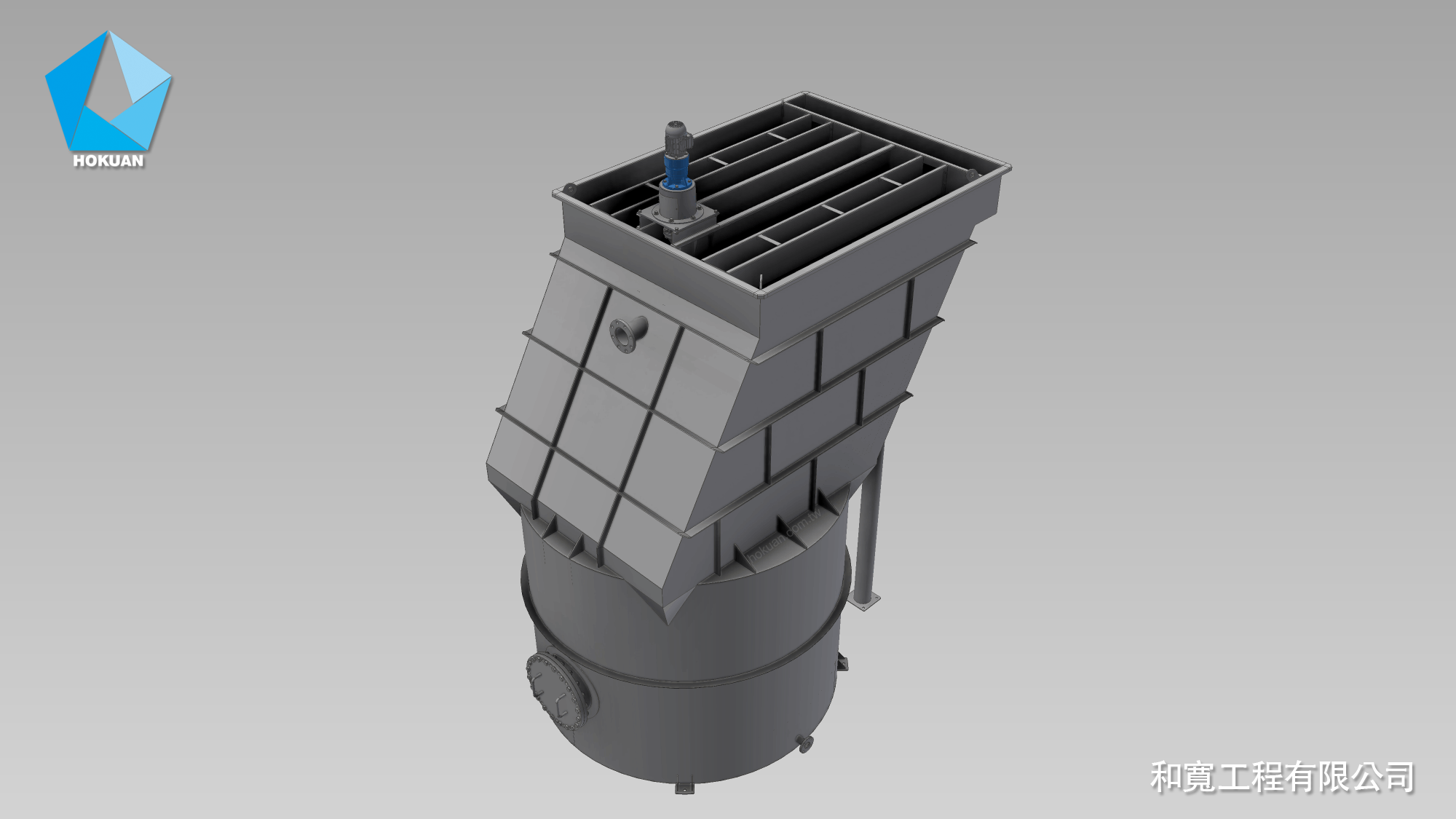

設備主要由上傾斜本體、傾斜板、下沉澱室、下刮泥臂、溢流堰、驅動部組成。

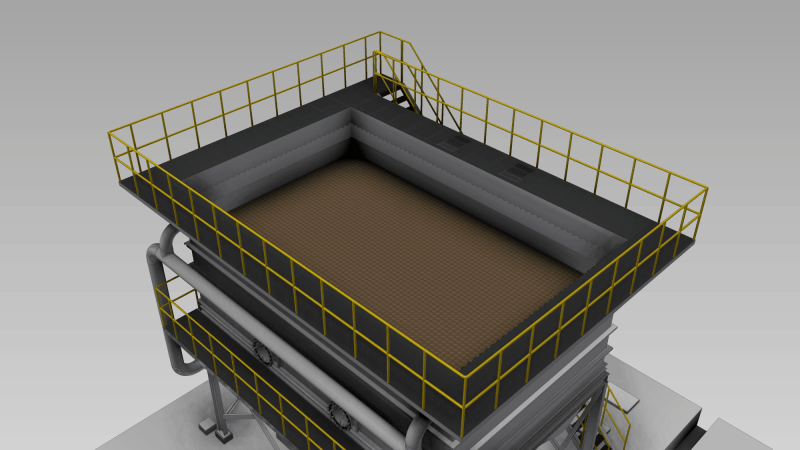

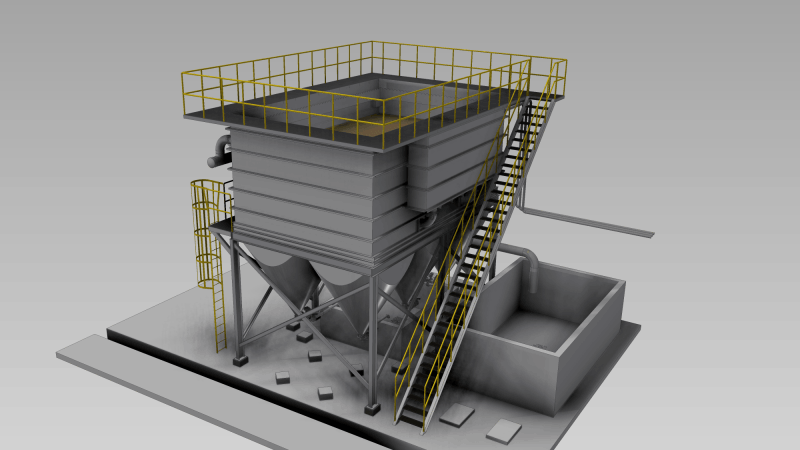

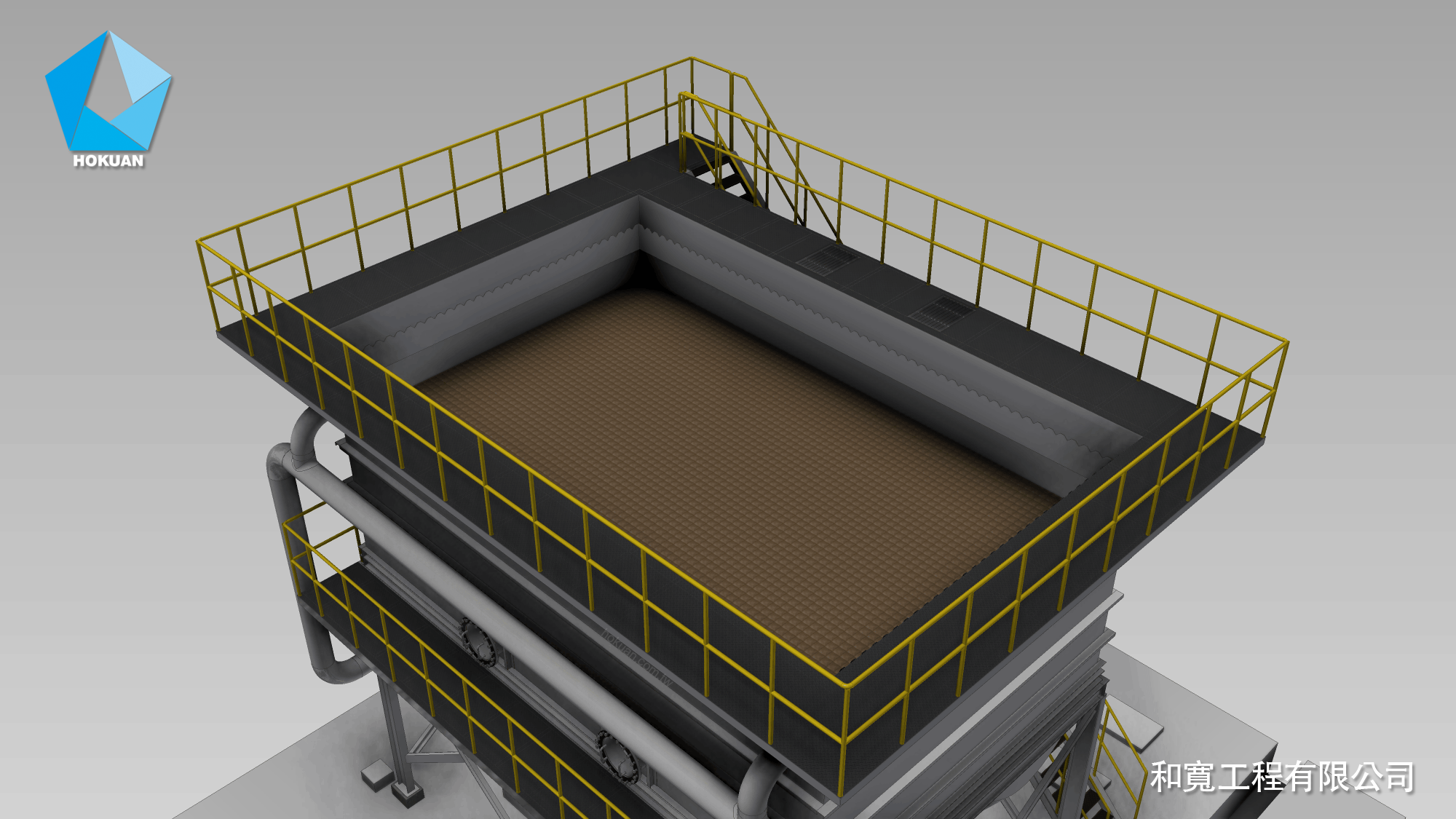

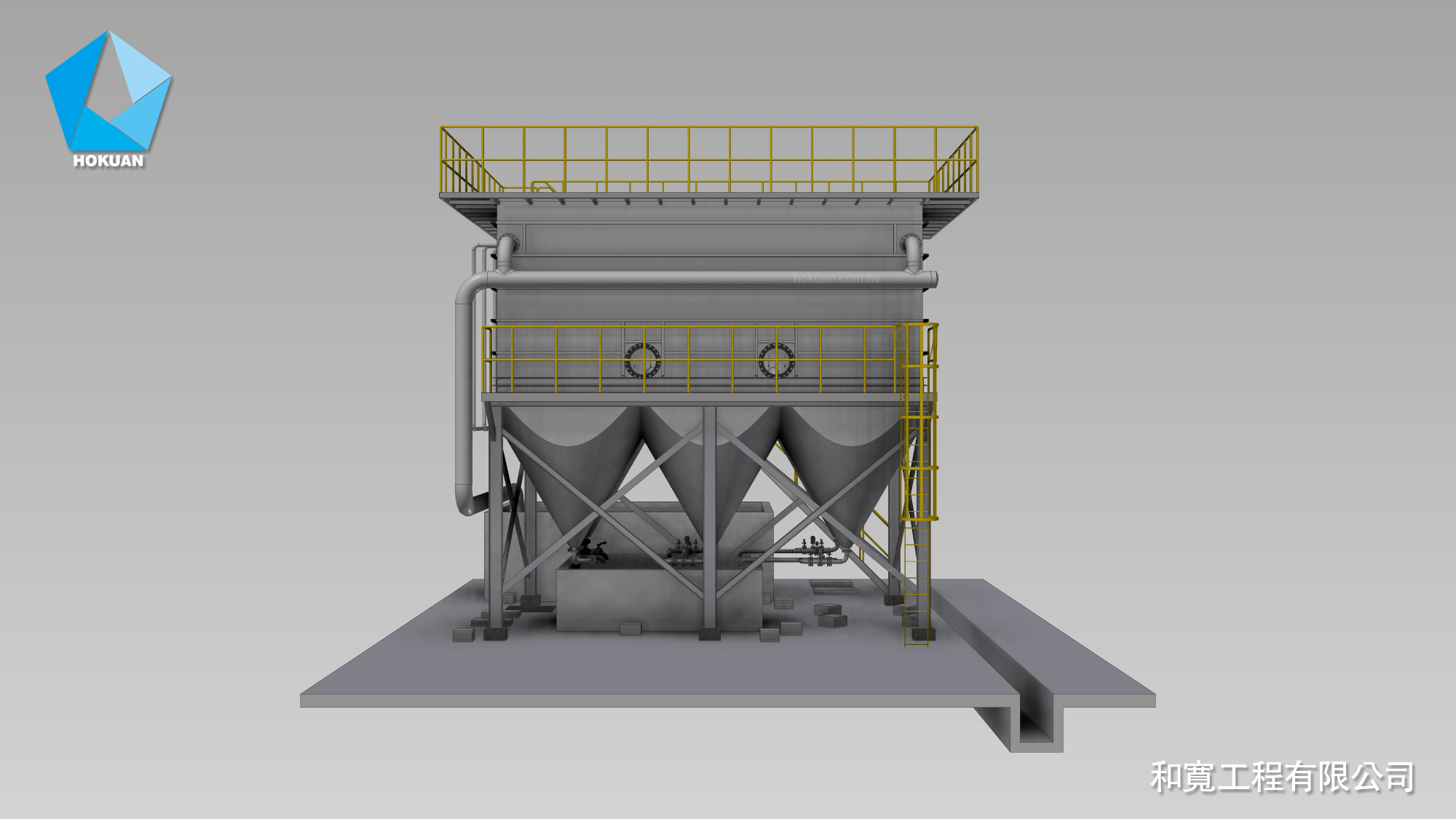

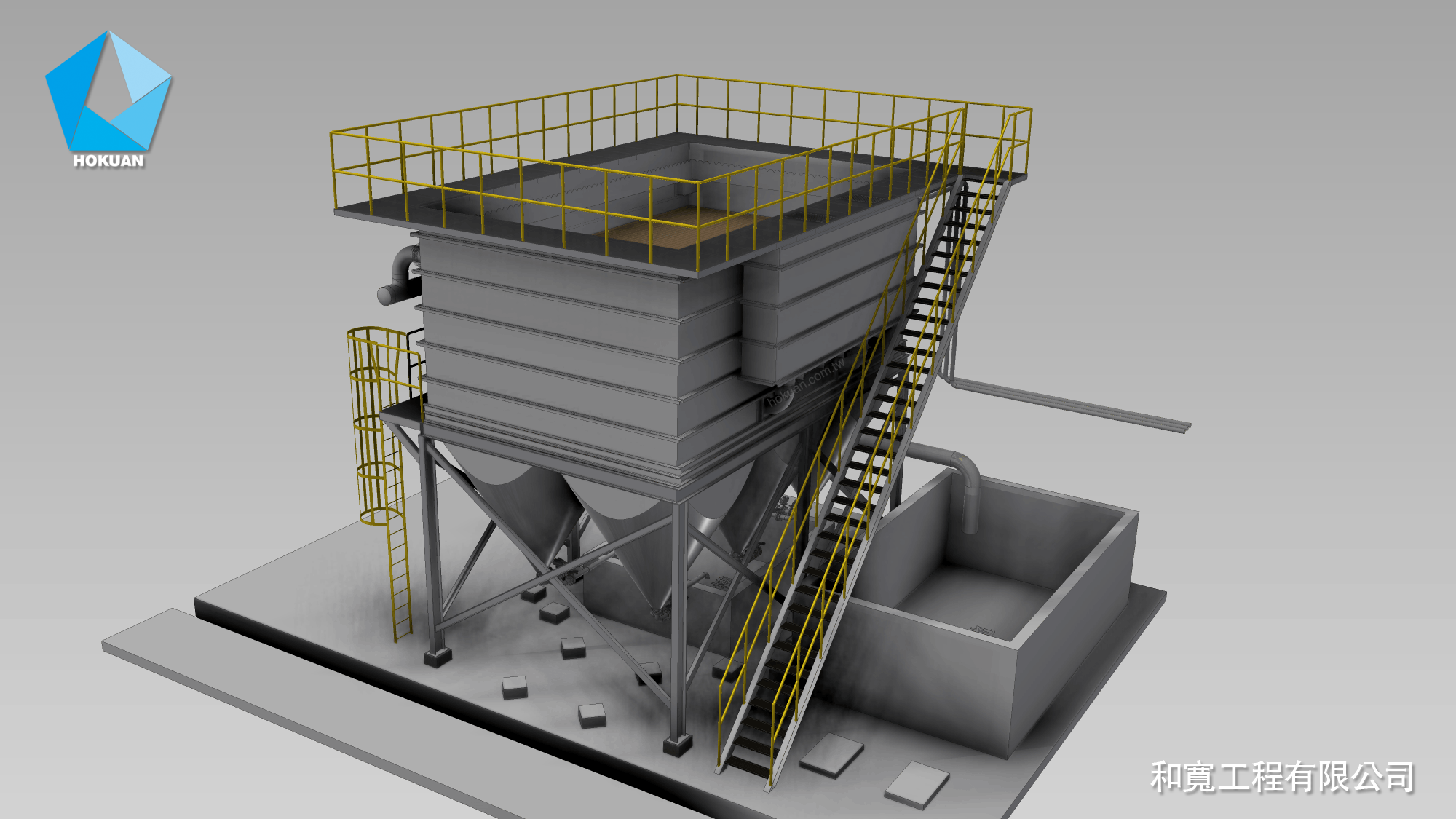

重力式沉澱始終是固液分離最有效及最常選用的方式，但為了有效的
將固體物沉降下來，往往需要較大的沉澱面積及 較長的沉澱時間，因此發展出斜板式快速沉澱槽

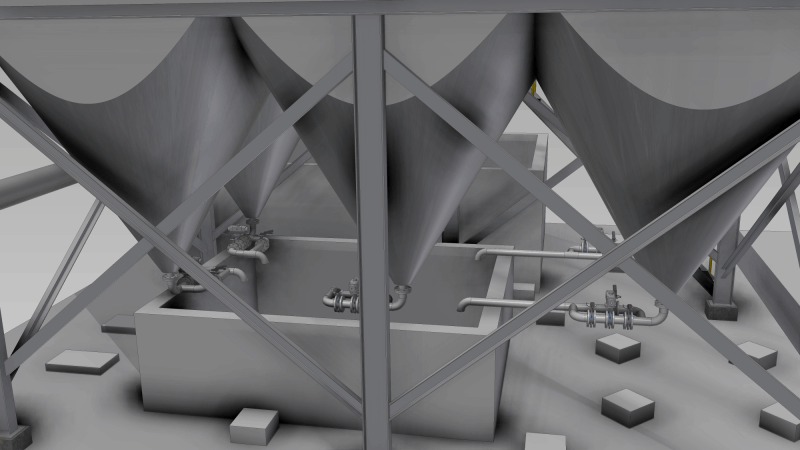

其設備的原理為原水經過進流管流入本池後，由分流室平均水平的分散到各斜板側邊底部之小孔

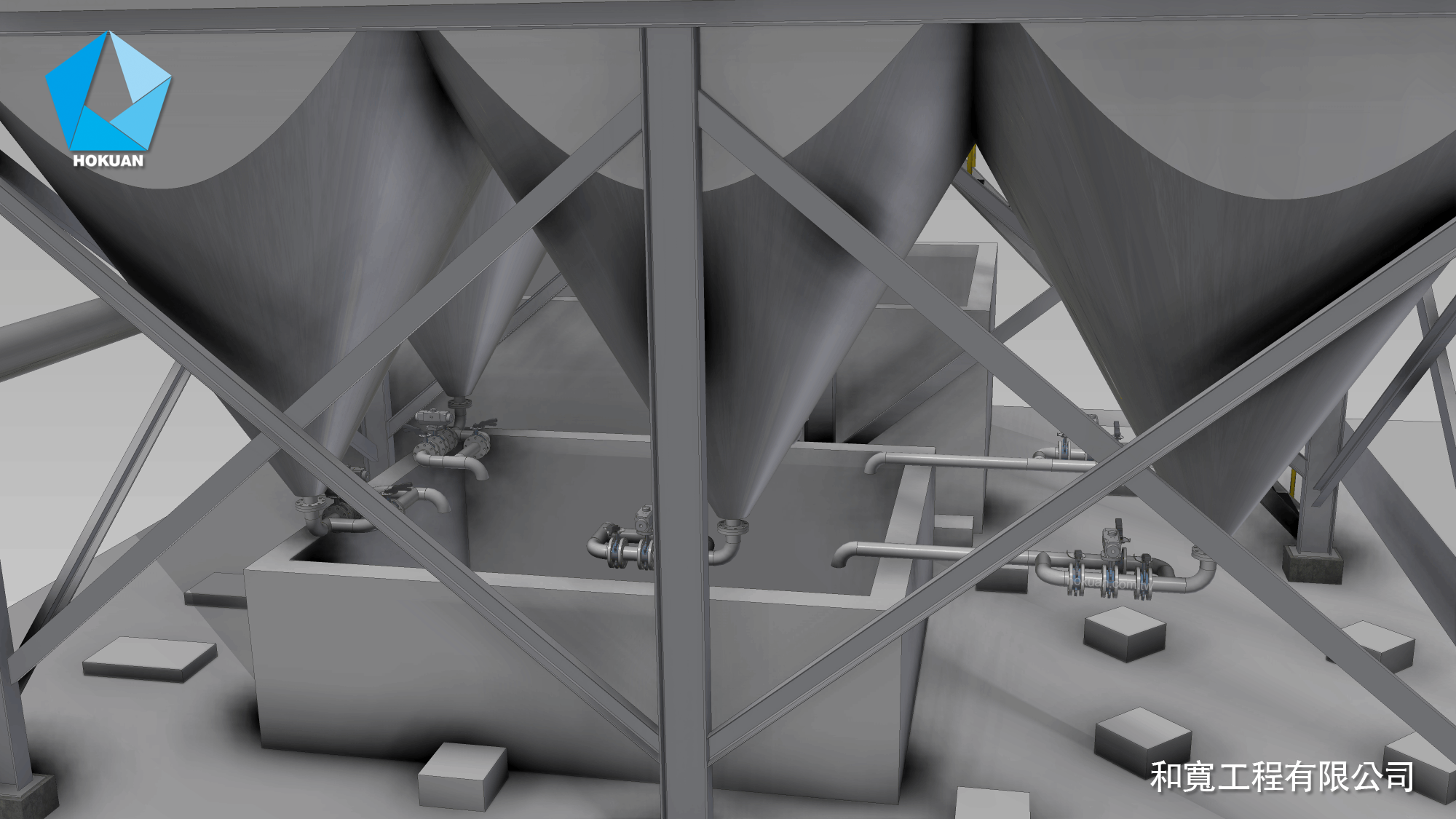

再向上流至溢流堰後排出，而污泥或及 S. S. 則隨斜板向下沉降到污泥槽排出槽外。
